Восстанавливаем тренажер Фролова своими руками.
В восстановлении тренажера Фролова нет никакой сложности. Расскажу вам о своем опыте возврата конструкции тренажера в первоначальный вид. Вернем тренажеру его действительно целебные свойства!
Начнем?
Как я и указывал в статье "Эксперименты, эксперименты. Апгрейд ТДИ-01", современный тренажер ТДИ-01 претерпел существенные изменения в своей конструкции, и значительно отличается от той конструкции, которую использовал первоначально Фролов В.Ф. и получил те феноменальные результаты, о которых сообщалось ранее (статья "Предел человеческой жизни..."). Нашей задачей будет восстановить или, кому как нравиться, привести современный тренажер ТДИ-01 в его первоначальный вид. Если у вас тренажер ТДИ-01 фирмы "Лотос", то в комплектующих тренажера вы сможете найти пластиковую крышку с тремя отверстиями, которая подходит для стеклянных банок. Однако, производители тренажера четко не объяснили назначение этого элемента, указав, что стеклянные банки применяются в основном для подогрева раствора для ингаляций. Это не совсем так. Сам Фролов В.Ф. в своей первоначальной инструкции к тренажеру ТДИ-01 прямо указал. что различные по объему стеклянные банки применяются для регулировки состава дыхательной смеси. За счет применения различных объемов регулируется нагрузка на организм, которую создает тренажер.
Вариант использования современного тренажера
Я провел несколько экспериментов с применением различных по объему стеклянных банок и выявил несколько недочетов, которые необходимо исправить. Вот из них два, которые являются основными:- Невозможность точно зафиксировать горизонтальное положение тренажера в банке из-за наличия технологической поверхности дна банки. Горизонтальное положение тренажера очень важное условие правильной работы тренажера;
- Расположение впускных и выпускных отверстий тренажера и внешней емкости (стеклянной банки) на минимальном расстоянии друг от друга, что способствует частому перетоку свежей порции воздуха и выходной воздушно-капельной смеси, что в конечном итоге снижает возможность получения требуемой воздушной смеси обогащенной СО2.
Продемонстрируем это следующей картинкой:
Недочеты использования стеклянных банок
Можно сделать следующий вывод в этом случае. Стеклянные банки для тренажера нам не подходят.
В качестве общей конструкции тренажера ТДИ-01 с дополнением предлагаю следующую компоновочную схему для изготовления, которая позволит нам исключить второй недочет (переток воздушной смеси). Это достигается введением в конструкцию камеры-отбойника:
Компоновочная схема дополнения к тренажеру
Таким образом проблема перетока воздушной смеси будет решена. Так как мы с вами решили, что стеклянные банки нам не подходят, ищем замену. Одно время я приобретал на маркетплейсе "Озон" семена, муку Амаранта и у меня остались пустые пластиковые банки с крышками. По всей видимости материал, который применяется в изготовлении таких банок проходит контроль материалов используемых в упаковке пищевой продукции, что нам и подходит для применения в дыхательном тренажере. Объем внешней банки оказался точно один литр, вторая банка чуть меньшего объема. На рисунке ниже показан внешний вид этих банок. Отверстия в пластиковых банках тоже сделать довольно просто. Предварительно рисуем маркером отверстие необходимого диаметра (размеры будут приведены на рисунке ниже) и просто прожигаем по кругу раскаленным (на плите, газе) гвоздем, шляпка которого зажимается обычными пассатижами. И пусть края отверстий будут не ровными, края отверстий особенную роль у нас не играют (объясню далее почему)
Исходные элементы
Как видно на рисунке, перевернув банки мы решаем проблему строго горизонтального размещения тренажера, который будет размещен внутри этих банок на плоской крышке. Разместив вторую, меньшую банку внутрь первой мы исключим из процесса такое вредное явление, как переток воздушной смеси. То есть вторая. меньшая банка будет играть роль камеры-отбойника. Так же, следует пояснить следующий момент. Я против использования в тренажере гофрированного шланга. В процессе тренинга на тренажере, частицы воздушной смеси налипают на внутренней поверхности гофрированной поверхности шланга и вымыть их с такой поверхности крайне затруднительно, а это очаги размножения вредоносной микрофлоры. О методе очистки поверхностей тренажера я подробно рассказал в статье "Одно очень важное действие...", но такой метод очистки довольно дорогостоящий, если его применять после каждой тренировки. Поэтому, заменяем его на прозрачный шланг из силикона. Такой шланг я лично приобрел на "Озоне" длиной 2 метра (меньшей длины не продают), его цена в октябре 2024 года составила 307 руб. При покупке обратите внимание на его назначение. Я подобрал по назначению - для пищевых продуктов (не рекомендую приобретать шланг, который используется для устройства изоляций и прочего). Внутренний диаметр шланга 14 мм, на ответные детали надевается достаточно плотно.
Подготовка элементов для апгрейда
Окончательно приведем сборочные размеры на следующем рисунке:
Сборочные размеры

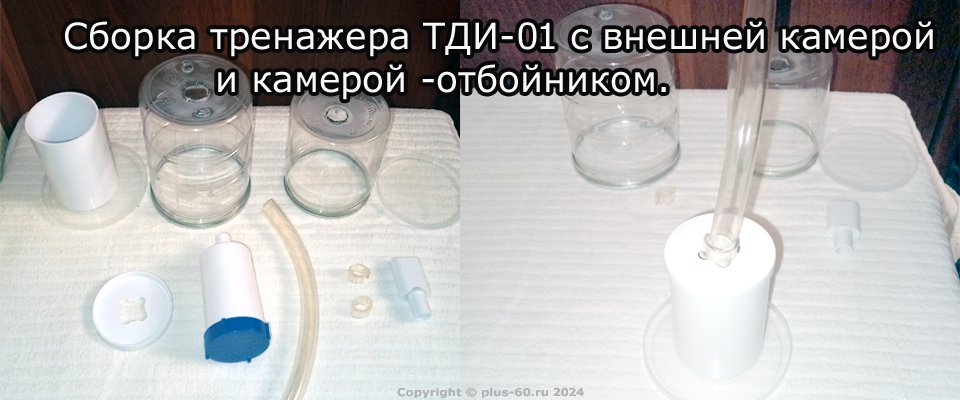

Сборка тренажера с внешней камерой и камерой-отбойником:
Сборка тренажера-1

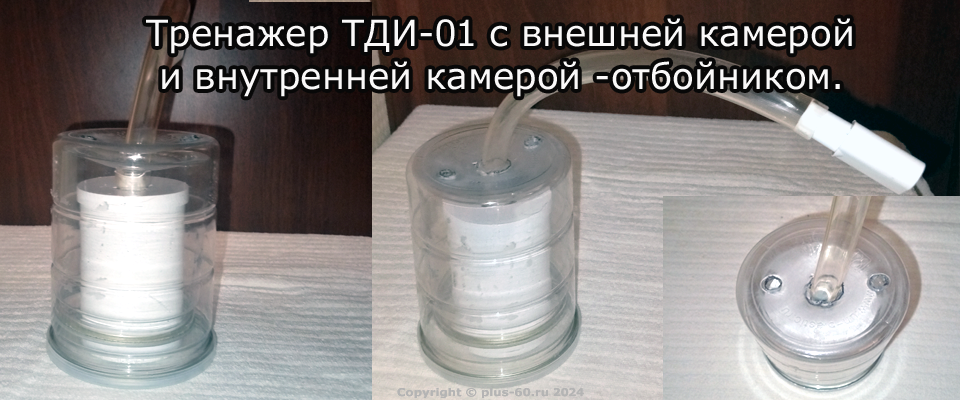

Тренажер ТДИ-01 с внешней камерой и внутренней камерой-отбойником:
Тренажер ТДИ-01 после апгрейда
При сборке тренажера, после установки на крышке внешней камеры внутренней камеры с водой, установите фиксаторы для фиксации внутренней камеры-отбойника. Фиксаторы можно сделать, отрезав от дыхательной трубки два кольца шириной 5 мм и одну из сторон разрезав. В этом случае фиксатор легко установиться как снизу камеры-отбойника, так и сверху. Рекомендую сверху камеры-отбойника установить фиксатор, который можно сделать из обычного эластичного резинового жгута (продается в любой аптеке, рулон серого или коричневого цвета). Ножницами отрезать небольшой квадрат и вырезать внутреннее отверстие диаметром 12-15 мм. При сборке и установке камеры-отбойника установите этот фиксатор сверху отбойника. Он обеспечит фиксацию и герметичность воздушного шланга с корпусом камеры-отбойника.Как видите, ничего сложного. Будут вопросы пишите, отвечу всем!
