Трехкамерный тренажер без отбойника. Делаем сами...
Трехкамерный тренажер Фролова без отбойника. Рекомендации по изготовлению своими руками.

Как вы могли заметить, в дневнике самоконтроля, в статье "Седьмой период - данные дневника самоконтроля", появились записи о периодах тренировок с использованием трехкамерного тренажера Фролова без отбойника. Поэтому в этой статье мне захотелось поделится с вами некоторыми рекомендациями по изготовлению такого варианта в домашних условиях. Личный творческий подход и другие варианты изготовления трехкамерного тренажера без отбойника только приветствуются.
Перед публикацией фоторепортажа отмечу, что данный вариант не явлется заменой применяемого трехкамерного тренажера с отбойником, а лишь является "мягким" переходным вариантом. Трехкамерный тренажер с отбойником является более продвинутым вариантом, но должен использоваться с осторожностью и только при наличии достаточного опыта тренировок на трехкамерном тренажере без отбойника. Трехкамерный с отбойником это как аспирантура после окончания института-университета.
Переходить к тренировкам на трехкамерном тренажере с отбойником можно только после 2-3 годичного периода тренировок на трехкамерном тренажере без отбойника. Это связано в первую очередь с тем, что трехкамерный тренажер с отбойником дает более высокую концентрацию СО2 и пониженного процентного содержания кислорода в воздушной смеси за счет значительного увеличения пути возвратного дыхания. Поэтому требуется повышенный личный контроль тренировочного процесса, умение точно определять требуемую тренировочную концентрацию воздушной смеси с ориентировкой на личное самочувствие, что невозможно обеспечить при начальном (2-3 месячном) уровне подготовки. Отсутствие расчетных параметров третьей камеры с привязкой к личным физическим данным тренирующихся является существенной недоработкой тренажера изобретателями и в конечном итоге усугубляет тренировочную ситуацию.

Еще раз повторюсь - предлагаемый вашему вниманию вариант трехкамерного тренажера без отбойника
не претендует на то, чтобы вы делали так, как показано ниже. У вас может быть и другая
конструкция, которая по вашему мнению будет лучшим вариантом.

Детализация:

Определяемся с объемом третьей камеры. Вспоминаем школьные годы или "мучаем" вопросом "Алису".
Чему равен объем цилиндра? Правильно,
где,
V - объем цилиндра; R - радиус основания; h - высота цилиндра и константа 3,14.
Нет ничего сложного, а поэтому получаем объем третьей камеры путем "сложных" математических вычислений:
В нашей банке высота приблизительно 20 см, диаметр 10,4 см или радиус 5,2 см. Вычисляем:
V=3,14х5,2х5,2х20=1698,1 см3;
Переводим в литры 1698,1:1000=1,698=1,7 литра - это наш объем третьей камеры.
Идем далее,
Подбираем остальные детали нашей конструкции тренажера, исходя из размеров третьей камеры тренажера и  сопряженных с ней элементов двухкамерного ингалятора, который мы приобрели у различных поставщиков.
Перед сборкой тренажера необходимо подготовить детали. Так как у меня тренажер ТДИ-01 фирмы Лотос тогда доработка будет применима именно к такой модели.
В связи с тем, что наш воздушный силиконовый шланг достаточно гибкий, проводим осевое центрирование шланга внутри третьей камеры при помощи осевых фиксаторов, которые делаем из остатков силиконового воздушного шланга. Разрезаем две части необходимого размера по центру оси. В моем случае, при высоте третьей камеры 200 мм, длина каждого фиксатора составила 67 мм.
В связи с тем, что у ТДИ-01 крышка, которая закрывает гидравлическую камеру имеет только одно отверстие по центру и которое будет закрыта фиксаторами, просверливаем в крышке по кругу восемь отверстий диаметром 6 мм.
Та же ситуация и с банкой внешней третьей камеры. Центр закрывает воздушный силиконовый шланг. Просверливаем по кругу в верхней части камеры 16 отверстий диаметром 4 мм.
Для дополнительной фиксации сверху и снизу фиксаторов устанавливаем манжеты и силиконовые прокладки.
Покажем деталировку на следующей картинке:

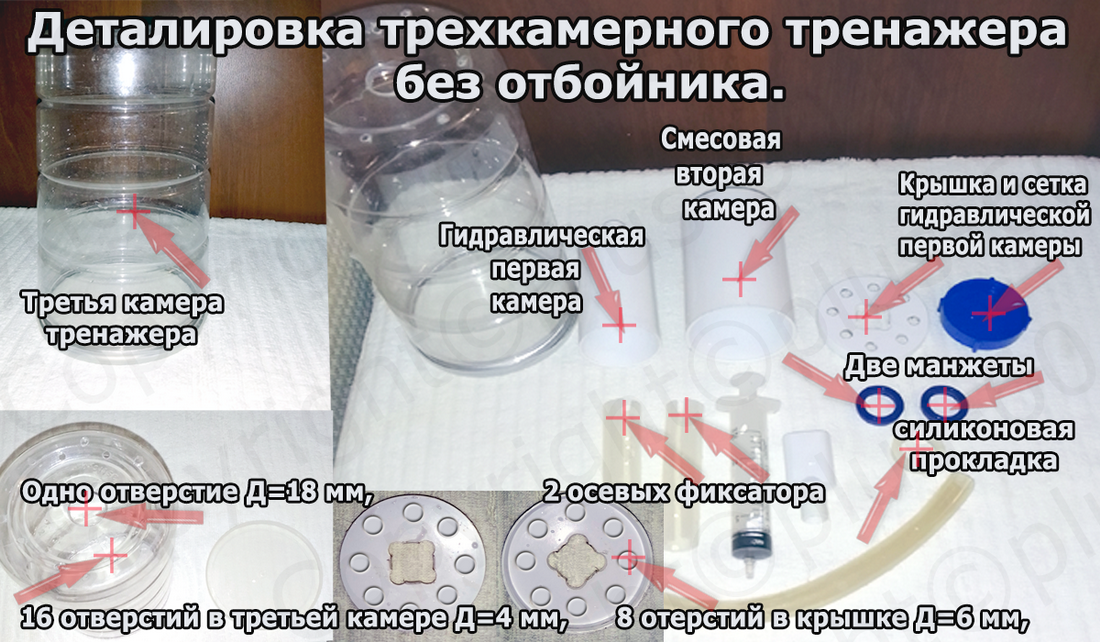

Деталировка трехкамерного тренажера
Дополнительные детали с маркетплейса "Озон":
Манжета PU 18х26х5 UHS - 2 шт.
Комплект прокладок силиконовых 1", 3/4, 1/2 - 30шт.
Шланг силиконовый с внутр. диаметром 14 мм; общей длиной 270 мм.
Вроде всё перечислил.
Приступаем к сборке:

В сборке трехкамерного тренажера без отбойника нет ничего сложного. Можно конечно описать подробно каждое действие, но ограничимся приведенной ниже схемой сборки. Мне кажется сам процесс сборки не должен вызвать у вас какие-либо затруднения. Если вдруг что-то будет непонятно пишите в комментариях к статье на дзен-канале. Отвечу всем.
Вот и сама схема сборки:

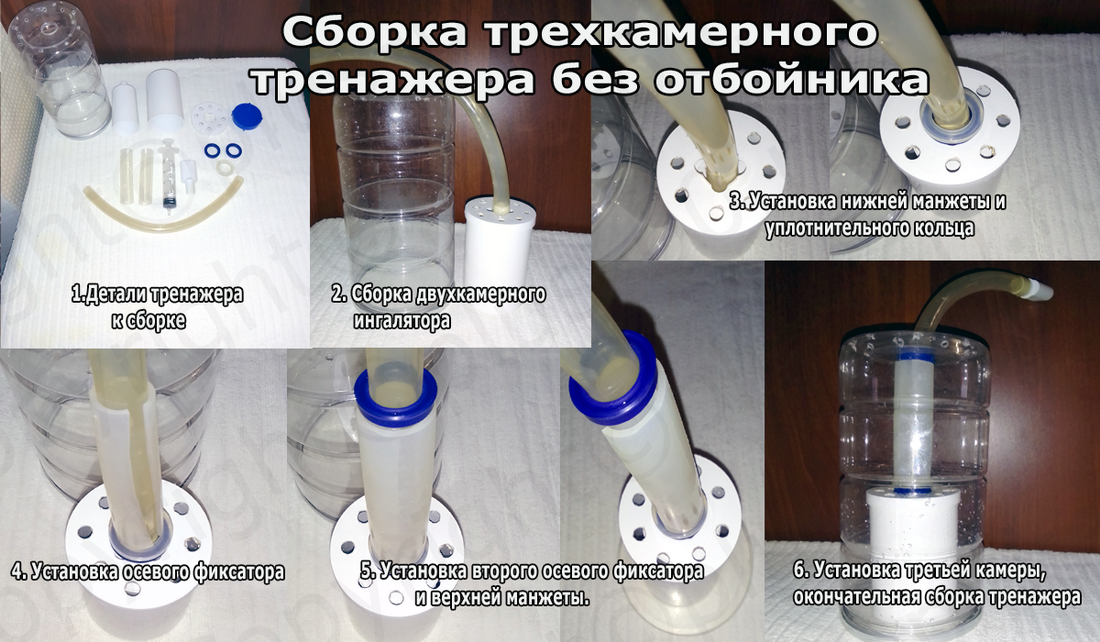

Сборка трехкамерного тренажера без отбойника
На этом всё.
Крепкого здоровья и успехов в тренировках!
